Verilog中两级D触发器的代码实现

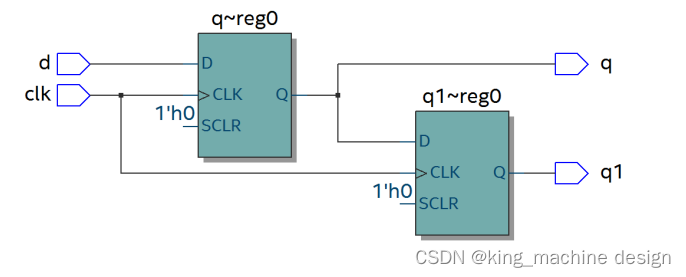

按照两级 D 触发器的模型进行时序分析，具体可以分析在同一时刻两个 D 触发器输出的数据有何不同，其 RTL 图如下：

代码如下：

（CSDN代码块不支持Verilog，代码复制到notepad++编辑器中，语言选择Verilog，看得更清楚）

module top(d, clk, q, q1) ;
input d ;
input clk ;
output reg q ;
output reg q1 ;
always @(posedge clk)
begin
 q <= d ;
end
always @(posedge clk)
begin
 q1 <= q ;
end

endmodule
AI写代码

激励文件如下：

`timescale 1 ns/1 ns
module top_tb() ;
reg d ;
reg clk ;
wire q ;
wire q1 ;
initial
begin
 d = 0 ;
 clk = 0 ;
 forever
 begin
 #({$random}%100)
 d = ~d ;
 end
end
always #10 clk = ~clk ;
top
t0(.d(d),.clk(clk),.q(q),.q1(q1)) ;
endmodule
AI写代码

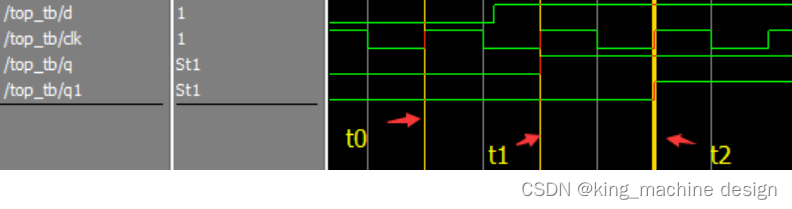

仿真结果如下，可以看到 t0 时刻，d 为 0，q 输出为 0，t1 时刻，q 随着 d 的数据变化而变化，而此时钟跳变之前 q 的值仍为 0，那么 q1 的值仍为 0，t2 时刻，时钟跳变前 q 的值为 1，则 q1 的值相应为 1，q1 相对于 q 落后一个周期。
